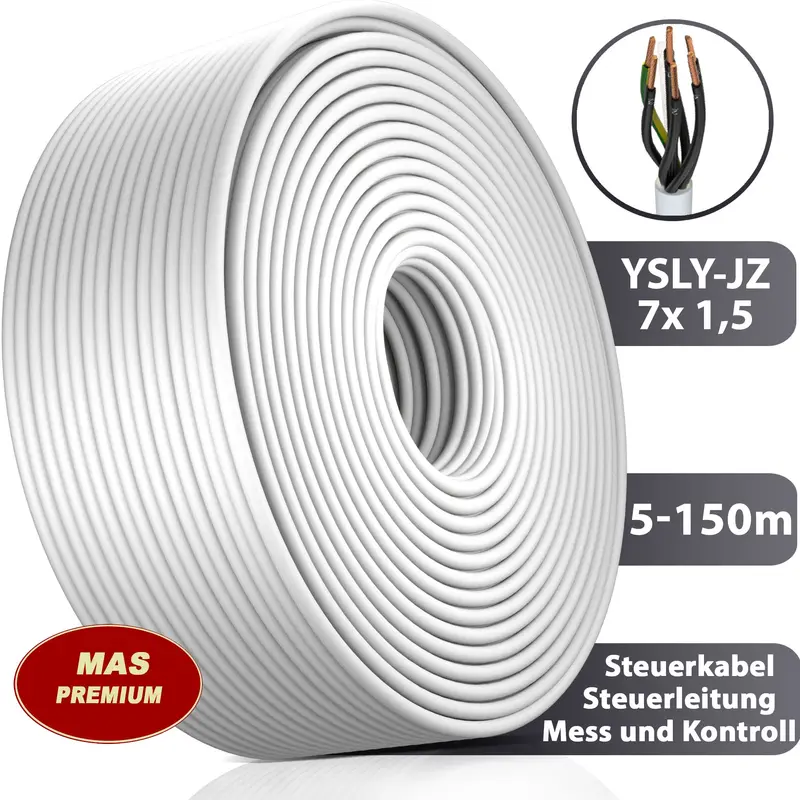

Von 5m bis 150m Steuerleitung YSLY-JZ 7x 1,5 mm² Mess-, Kontroll- und Regelungsleitung im Maschinenbau und in der Anlagentechnik E-Auto Ladebox Anschluss zur Ladestation OFC
Verwendung:Standardanschluß- und Verbindungsleitung für Steuergeräte in und an Be- und Verarbeitungsmaschinen bei mittleren mechanischen Beanspruchungen, im Maschinen- und Anlagen- sowie Kraftwerksbau, in der Heiz- und Klimatechnik als auch in Büromaschinen und Anlagen der Datenverarbeitung. Für feste Verlegung, sowie für gelegentliche, nicht ständig wiederkehrende Bewegungen, auch in nassen Räumen. Bei Verwendung im Freien unter Beachtung des Temperaturbereiches Das verzinkte Stahldrahtgeflecht bietet der Leitung einen hohen mechanischen Schutz.
Aufbau: Ausführung in Anlehnung an VDE Entscheidung Nr. 41, VDE 0250, 0271, 0281 und 0293
feindrähtige, blanke Kupferlitze nach VDE 0295
-JZ: eine grün/gelbe Ader, restliche Adern farbig nach DIN VDE 0293
Verseilung der Adern in konzentrischen Lagen
Außenmantel PVC grau (vorzugsweise RAL 7001)
Technische Daten
– Kurzbeschreibung: Steuerleitung
– Type: YSLY-JZ 7x 1,5 nach VDE
– Nennspannung: 300/500 V Prüfwechselspannung = 2000 V
– Laufender Meter: 5 10 15 20 25 30 35 40 50 60 70 75 80 90 100 110 120 130 140 oder 150m
– Leiter: Cu, blank Kl.5 = feindrähtig
– Flammwidrig: nach VDE 0482-332-1-2/IEC 60332-1-2
– Aderisolation: Polyvinylchlorid (PVC)
– Leiter-Nehnnquershnitt: 1,5 mm²
– Brandverhaltensklasse nach EN 13501-6: Ohne
– Aderfarben: Ziffern + grüngelb
– Mantelmaterial: Polyvinylchlorid (PVC)
– Außendurchmesser: ca. 9,5 mm
– Leiterwiderstand: mind. 13,3 Ohm/km
– Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: ca. 143 mm
– Gewicht: ca. 195 kg/km
– Arbeitstemperatur: -40°C bis 70°C, bei Verlegung -5°C bis 70°C
Lieferumfang
– Steuerleitung im Maschinenbau und in der Anlagentechnik E-Auto Ladebox Anschluss zur Ladestation YSLY-JZ 7x 1,5 mm² Von 5m bis 150m Länge, Aderfarben: Ziffern + grüngelb
