Auf einen Blick

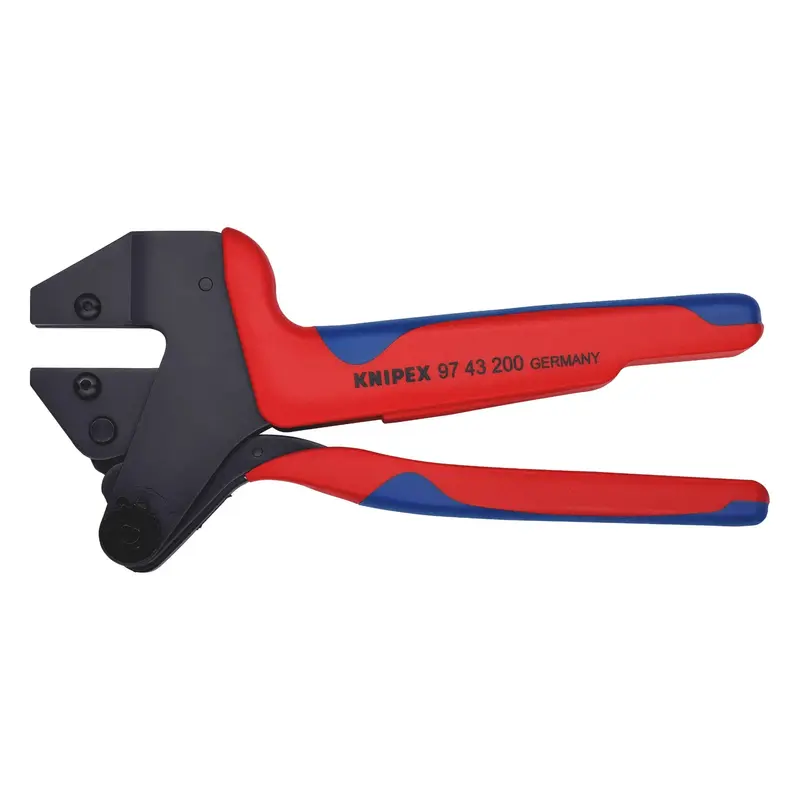

Crimp-Systemzange als Grundwerkzeug für auswechselbare Crimpeinsätze: zusammen mit den Einsätzen und Kontaktaufnahmen 97 49 XX deckt ein Werkzeugkörper fast 1000 Crimpanwendungen ab. Die Zange arbeitet mit nahezu paralleler Crimpbewegung, ist 200 mm lang und wird ohne Crimpeinsatz und ohne Koffer geliefert.
Warum dieses Produkt
- Ein Grundkörper, viele Anwendungen – nutzbar mit allen Crimpeinsätzen und Kontaktaufnahmen 97 49 XX
- Nahezu parallele Crimpbewegung – gleichmäßiger Krafteintrag über das gesamte Nest
- Wiederholgenau – Präzisionseinsätze und Zwangssperre (entriegelbar); Crimpdruck werkseitig kalibriert und nachstellbar
- Ermüdungsarm – Kraftverstärkung durch Hebelübersetzung, ergonomisch geformte Griffe
- Exakte Lage der Kontakte – verschiedene Positionierhilfen zur präzisen Lagebestimmung
- Leichte Ausführung – 574 g, brünierter Kopf, Chrom-Vanadin-Elektrostahl in Sondergüte, ölgehärtet
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Artikel-Nr. | 97 43 200 A |
| EAN / GTIN | 4003773071587 |
| Einsätze auswechselbar | Ja |
| Anzahl mitgelieferter Einsätze | 0 |
| Sperrvorrichtung | Ja (Zwangssperre, entriegelbar) |
| Länge | 200 mm |
| Breite | 220 mm |
| Höhe | 20 mm |
| Gewicht | 574 g |
| Griffe | mit Mehrkomponenten-Hüllen |
| Oberfläche | brüniert, Kopf brüniert |
| Werkstoff | Chrom-Vanadin-Elektrostahl in Sondergüte, ölgehärtet |
| Zulassung | Verpressung nach UL in Verbindung mit KNIPEX-Aderendhülsen 97 99 330 – 399 |
Wofür Sie es einsetzen
Für Betriebe, die bereits Crimpeinsätze der Reihe 97 49 XX im Bestand haben und einen zusätzlichen Werkzeugkörper ohne Koffer benötigen, etwa als zweite Zange im Servicefahrzeug oder am festen Montageplatz. Beachten Sie: die Crimpeinsätze 97 49 xx sind nicht mit der MultiCrimp 97 33 01/02 kompatibel.
Lieferumfang & Zubehör
Zange ohne Crimpeinsatz, ohne Koffer; der Crimpeinsatz wird mit zwei Schrauben gewechselt (Bedienungsanleitung beachten). Passende Crimpeinsätze laut Hersteller: 97 49 04 und 97 49 05 (unisolierte, offene Steckverbinder), 97 49 06 (isolierte Kabelschuhe und Steckverbinder), 97 49 06 PI (isolierte PIDG-Verbinder), 97 49 07 (Schrumpfschlauchverbinder), 97 49 08 (isolierte und unisolierte Aderendhülsen), 97 49 09 (Aderendhülsen), 97 49 10 und 97 49 14 (unisolierte Rohr- und Quetschkabelschuhe), 97 49 15 (Fahnenstecker und unisolierte offene Steckverbinder), 97 49 16 (isolierte Kabelschuhe und Kabelverbinder). Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.
