Auf einen Blick

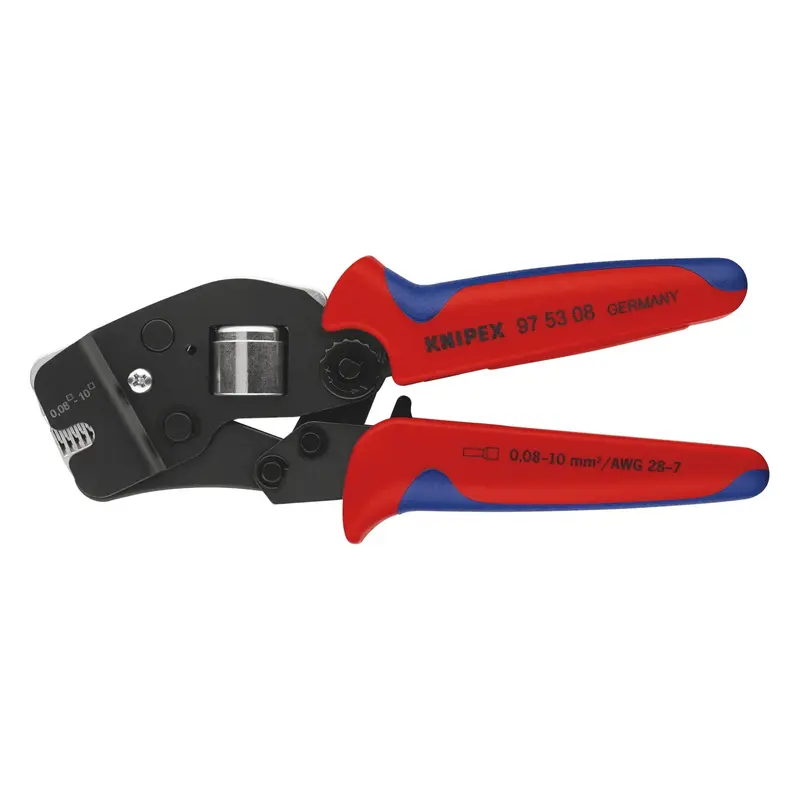

Selbsteinstellende Crimpzange für Aderendhülsen von 0,08 bis 10,0 mm² in einem Profil: die Anpassung an die Hülsengröße erfolgt selbsttätig, Crimpfehler durch den falschen Einsatz sind ausgeschlossen. Die Hülsen werden frontal eingeführt, Aderendhülsen bis 2,5 mm² lassen sich parallel von der Seite zuführen. Verpressung nach DIN 46228 Teil 1 + 4, Baulänge 190 mm.
Warum dieses Produkt
- Ein Profil für alles – Verpressung von 0,08 bis 10,0 mm² ohne Einsatzwechsel
- Fronteinführung – frontale Einführung der Aderendhülsen, bis 2,5 mm² auch parallel von der Seite
- Normkonform – nach DIN 46228 Teil 1 + 4, zugelassene Verpressung nach UL in Verbindung mit KNIPEX-Aderendhülsen 97 99 330 – 399
- Wiederholgenau – Zwangssperre (entriegelbar), Crimpdruck werkseitig kalibriert
- Auch für Twin-Aderendhülsen – bis 2 x 4 mm² oder 2 x AWG 12
- Handlich – kompakte Bauform, 477 g, Griffe mit Mehrkomponenten-Hüllen
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Artikel-Nr. | 97 53 08 |
| EAN / GTIN | 4003773040187 |
| Anwendung | Aderendhülsen |
| Kapazität | 0,08 – 10 mm² |
| AWG | 28 – 8 |
| Pressform | Vierkantpressung |
| Crimpprofil | Vierkant-Crimp, automatisch |
| Anzahl Crimp-Nester | 1 |
| Zuführung | Fronteinführung |
| Sperrvorrichtung | Ja (Zwangssperre, entriegelbar) |
| Einsätze auswechselbar | Ja |
| Anzahl mitgelieferter Einsätze | 1 |
| Länge | 190 mm |
| Breite | 75 mm |
| Höhe | 20 mm |
| Gewicht | 477 g |
| Griffe | mit Mehrkomponenten-Hüllen |
| Oberfläche | brüniert |
Wofür Sie es einsetzen
Für Schaltschrankbau und Elektroinstallation, wenn Aderendhülsen bis 10 mm² in Serie verpresst werden und die Hülse frontal zugeführt werden soll – etwa beim Konfektionieren am Tisch oder beim Auflegen ganzer Klemmleisten.
Lieferumfang & Zubehör
Ersatzteile laut Hersteller: Zugfeder 97 59 30 (dünn, Griff) und Zugfeder 97 59 31 (dick, Kopf). Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.
