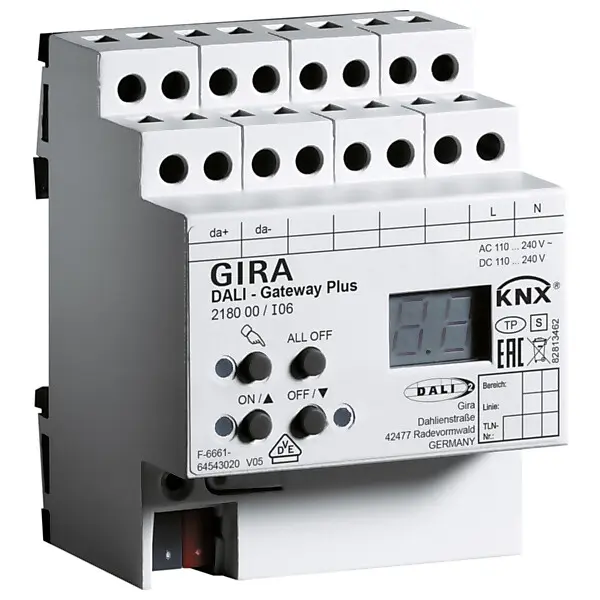

Gira DALI Gateway Plus REG 218000

DALI Gateway Plus für KNX

Merkmale:
– Kompatibel zu DALI und DALI-2 Standard.
– Das DALI Gateway Plus bildet die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI Beleuchtungsanlage.
– Steuerung von max. 64 DALI Betriebsgeräten als Einzelsteuerung, Gruppensteuerung in max. 32 Gruppen oder Zentralsteuerung über Broadcasttelegramm (Gruppe 17 – 32 jeweils max. 2 Betriebsgeräte).
– Handbetätigung der Geräte auch unabhängig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung).
– Energiesparfunktion: Abschaltung der Versorgungsspannung der DALI Betriebsgeräte im ausgeschalteten Zustand möglich (über zusätzlichen Schaltaktor für KNX).
– 16 Lichtszenen.
– Einbeziehung der Gruppen in die Lichtszenen möglich.
– Effektsteuerung für max. 16 Sequenzen in 1 bis 500 Durchläufen (oder unendlich) konfigurierbar.
– Rückmeldungen von DALI Fehlerstatus oder Kurzschluss und Meldung von Ausfall der Versorgungsspannung.
– Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
– Sammelrückmeldung aller Schaltzustände möglich.
– Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
Gruppen- und Gerätefunktionen
– Schalten und Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen.
– Einstellung des Helligkeitsbereichs möglich.
– Lampenschonendes Ein- und Ausschalten.
– Dimmverhalten parametrierbar.
– Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, erweiterte Treppenhausfunktion   Vorwarnfunktion gemäß DIN 18015-2 oder reduzierter Dauerbeleuchtung).
– Sperrfunktion oder alternativ Zwangsstellungsfunktion für jede Gruppe parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen möglich.
– Auslesen des DALI Teilnehmerzustands über KNX.
– Betriebsstundenzähler als Vor- und Rückwärtszähler mit Grenzwertauswertung.
– Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-Plug-in.
– Austausch eines einzelnen defekten DALI Teilnehmers während des Betriebs ohne ETS möglich.
Betrieb von Notleuchten
– Geeignet für den Betrieb in Notbeleuchtungsanlagen.
– Ansteuerung und Überwachung von einzelbatterie- und zentralversorgten DALI Notbeleuchtungsanlagen.
– Unterstützung von DALI Notlichtkonvertern nach EN 62386-202 (Einzelbatteriebetriebene Notleuchten mit DALI Schnittstelle): Funktionstest, Dauerbetriebstest, eingeschränkter Dauerbetriebstest, Abfrage des Akkuladezustands.
Hinweise:
– DALI-2 Unterstützung ab Indexstand I06.
– Betrieb von Notbeleuchtungsanlagen:
Die gesetzlichen und normativen Vorgaben sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender / Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden.
– VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
– Projektierung und Inbetriebnahme des Geräts ab ETS 4.1 (Empfehlung) oder mit der ETS 3 ab Version „d“.
Lieferumfang:
– Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
