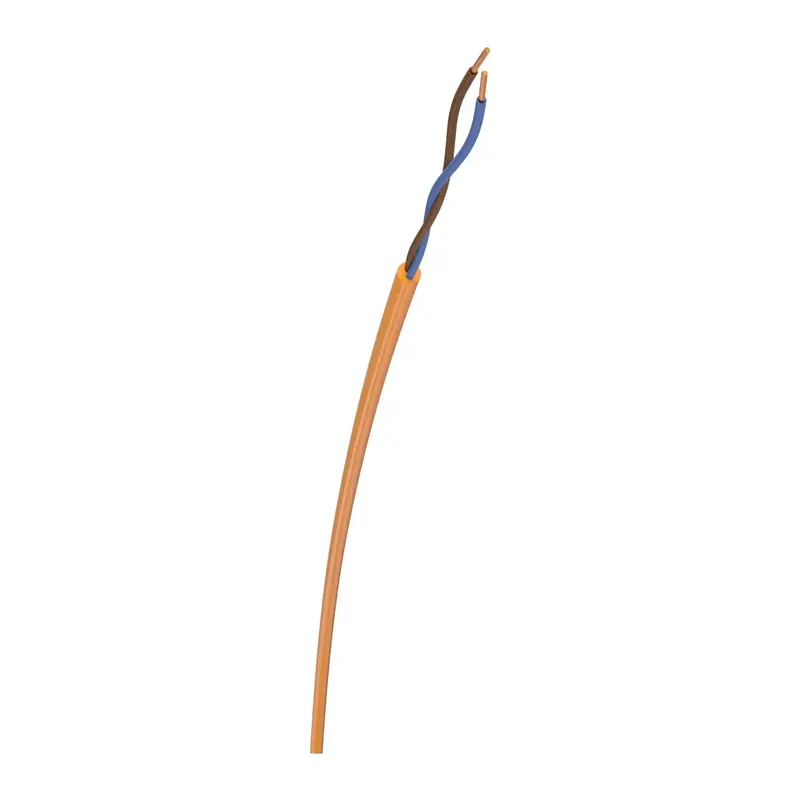

H05BQ-F Schlauchleitung PUR orange, 300/500 V, 2–5 Adern, 0,75–1 mm²

Geräteanschlussleitung mit PUR-Mantel für trockene, feuchte und nasse Umgebungen: Die H05BQ-F ist eine Geräteanschlussleitung nach VDE 0282 mit EPR-Aderisolation und orangem Polyurethan-Mantel. Sie ist für mittlere mechanische Beanspruchung in trockenen, feuchten oder nassen Umgebungen vorgesehen, z. B. zum Anschluss landwirtschaftlicher oder gewerblicher Geräte und von Heizgeräten.

Warum dieses Produkt

• 2–5 Adern, 0,75 oder 1 mm² – jede Aderzahl in beiden Querschnitten – Übersicht unter Varianten.
• Mit oder ohne Schutzleiter – 2-adrige Aufbauten ohne, 3- bis 5-adrige mit grün-gelbem Schutzleiter – Auswahl über die Option „VPE & Schutzleiter“.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter „VPE & Schutzleiter“ wählbar.
• Feindrähtiger Leiter Kl. 5 – Aderisolation aus Ethylen-Propylen-Kautschuk (EPR), runder Mantel aus Polyurethan (PUR), Farbe orange.
• 300/500 V, fest verlegt bis 90 °C – Nennspannung U0/U 300/500 V; max. Betriebstemperatur bei fester Verlegung 90 °C.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −35 bis +80 °C, nach der Montage ohne Erschütterung −45 bis +90 °C.
• Beständigkeit – gegen Öle, Fette, Benzin, Wasser und Witterungseinflüsse, Ozon und Sauerstoff, UV-Strahlen, Hydrolyse und Mikroben.
• Außendurchmesser und Biegeradius – je nach Aufbau ca. 6,4–9,2 mm; min. Biegeradius 52–74 mm bei flexiblem Einsatz wie bei fester Verlegung; Gewicht 50–112 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Geräteanschlussleitung für trockene, feuchte oder nasse Umgebungen bei mittlerer mechanischer Beanspruchung, z. B. zum Anschluss landwirtschaftlicher oder gewerblicher Geräte und von Heizgeräten. Voraussetzung ist, dass keine Gefahr durch Berührung mit heißen Teilen oder durch Wärmestrahlung besteht. Die Leitung ist beständig gegen Öle, Fette, Benzin, Wasser und Witterungseinflüsse, Ozon und Sauerstoff, UV-Strahlen, Hydrolyse und Mikroben; die max. Betriebstemperatur bei fester Verlegung beträgt 90 °C. Vergleichbare Typen: Lapp H05BQ-F.

Varianten im Überblick

• 0,75 mm² – 2 Adern ohne Schutzleiter (2×0,75); 3, 4 und 5 Adern mit Schutzleiter (3G0,75, 4G0,75, 5G0,75).
• 1 mm² – 2 Adern ohne Schutzleiter (2×1); 3, 4 und 5 Adern mit Schutzleiter (3G1, 4G1, 5G1).
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform in jedem Aufbau, Auswahl über die Option „VPE & Schutzleiter“.

Typbezeichnung erklärt

H05BQ-F: H = harmonisierte Leitung, 05 = Nennspannung 300/500 V, B = Aderisolation aus EPR-Gummi, Q = Mantel aus Polyurethan (PUR), F = feindrähtiger Leiter für flexible Anwendung. „G“ im Aufbau = mit grün-gelbem Schutzleiter, „x“ = ohne Schutzleiter.
