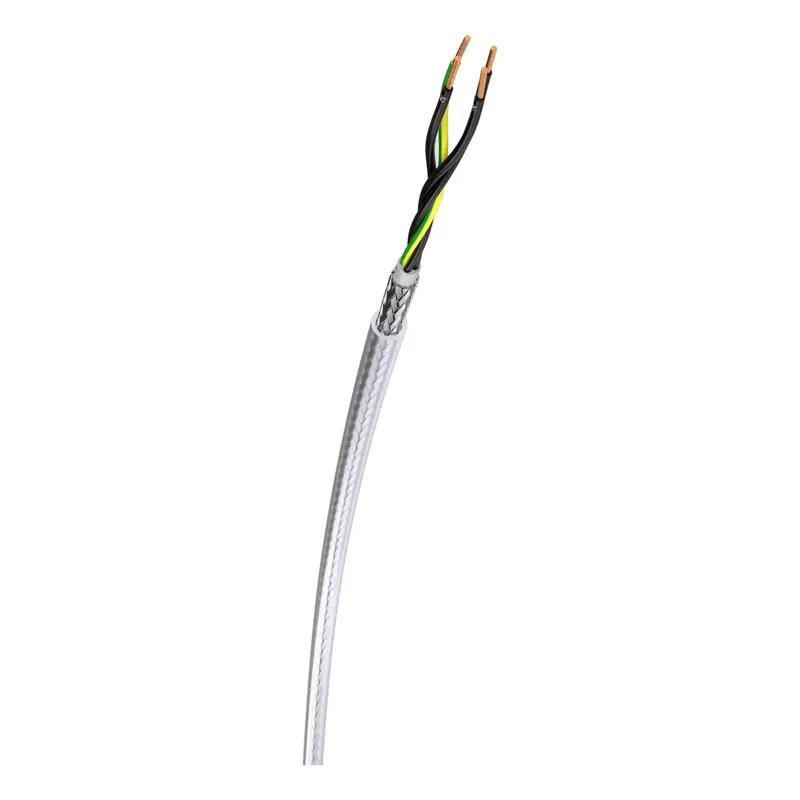

H05VVC4V5-K Steuerleitung PVC geschirmt, 2–25 Adern, 0,75–2,5 mm²

Geschirmte Starkstromsteuerleitung für Werkzeugmaschinen- und Anlagenbau: Die H05VVC4V5-K ist eine Starkstromsteuerleitung mit Cu-Gesamtabschirmung für feste Verlegung oder flexible Anwendungen. Sie dient als Mess-, Kontroll- und Steuerleitung im Werkzeugmaschinenbau, im Anlagenbau, an Fließbändern und Fertigungsstraßen.

Warum dieses Produkt

• 2–25 Adern, 0,75–2,5 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit Schutzleiter – alle Aufbauten mit grün-gelbem Schutzleiter (G), übrige Adern mit Ziffern gekennzeichnet.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter VPE wählbar.
• Cu-Gesamtabschirmung – Geflechtschirm über der Verseilung.
• Feindrähtiger Leiter Kl. 5 – Aderisolation und Mantel aus PVC, Mantel grau.
• Nennspannung U 500 V – Kabelaußentemperatur bei Montage/Handling −5 bis +70 °C, nach der Montage ohne Erschütterung −40 bis +70 °C.
• Außendurchmesser und Biegeradius – je nach Aufbau ca. 8,8–24,6 mm; min. Biegeradius 110–308 mm bei flexiblem Einsatz, 71–197 mm bei fester Verlegung; Gewicht 67–930 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Mess-, Kontroll- und Steuerleitung im Werkzeugmaschinenbau, im Anlagenbau, an Fließbändern und Fertigungsstraßen, für feste Verlegung oder flexible Anwendungen. Bei hohen Sicherheitsanforderungen dient sie als Energie- oder Verbindungsleitung in trockenen oder feuchten Räumen, jedoch nicht im Freien. Ungeschirmte Steuerleitung im Sortiment: H05VV5-F. Vergleichbare Typen: Lapp ÖLFLEX 150.

Varianten im Überblick

• 0,75 mm² – 3, 4, 5, 7, 12, 18 und 25 Adern.
• 1 mm² – 2, 3, 4, 5, 7, 12, 18 und 25 Adern.
• 1,5 mm² – 3, 4, 5, 7, 12, 18 und 25 Adern.
• 2,5 mm² – 3, 4, 5, 7 und 18 Adern.
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform in jedem Aufbau, Auswahl unter VPE.

Typbezeichnung erklärt

H05VVC4V5-K: H = harmonisierte Leitung, 05 = Nennspannung 300/500 V, V = PVC-Aderisolation, V = PVC-Innenmantel, C4 = Kupfergeflechtschirm, V5 = Außenmantel aus ölbeständigem PVC, K = feindrähtiger Leiter für feste Verlegung. „G“ im Aufbau = mit grün-gelbem Schutzleiter.
