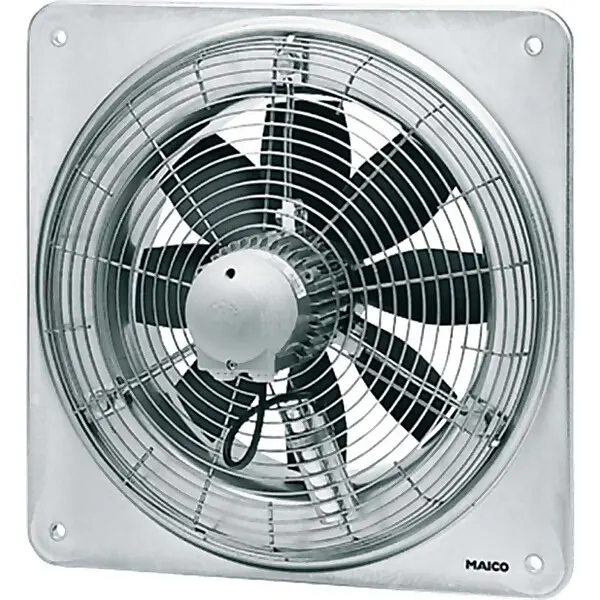

MAICO Ventilator 475cbm/h,35W,IP54 EZQ 20/4 E

Wechselstrom-Ausführung – Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung – Zur Aufputzmontage. – Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. – 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. – Thermischer Überlastungsschutz serienmäßig. – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. – Hoher lüftungsseitiger Wirkungsgrad. – Niedriges Betriebsgeräusch. – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. – Ventilatoren sind wartungsfrei. – Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor – Asynchronmotor. – Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B. – Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (…-E). – Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Wechselstrommotor – Typenreihen EZQ/EZS. – Asynchronmotor. – Nicht zur Förderung wasserdampfgesättigter Luft geeignet. – Bemessungsspannung 230 V, 50 Hz. – Ventilatoren … B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. – Ventilatoren … D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. – Ventilatoren … E: Spaltpolmotoren, Schutzart IP 54. – Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. – Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. – Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (… E). – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. – Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss – An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/4 E – Ausführung: Quadratische Wandplatte – Fördervolumen: 475 m3/h – Drehzahl: 1380 1/min – Laufradtyp: axial – Drehzahlsteuerbar: ja – Reversierbarkeit: nein – Spannungsart: Wechselstrom – Bemessungsspannung: 230 V – Netzfrequenz: 50 Hz – Nennleistung: 35 W – INenn: 0,25 A – IMax: 0,25 A – Schutzart: IP 54 – Wärmeklasse: B – Polumschaltbar: nein – Einbauort: Wand / Decke – Einbauart: Aufputz – Einbaulage: waagerecht / senkrecht – Material: Stahlblech, verzinkt – Farbe: silber – Gewicht: 3,57 kg – Gewicht mit Verpackung: 4,51 kg – Nennweite: 200 mm – Breite: 345 mm – Höhe: 345 mm – Tiefe: 174 mm – Breite mit Verpackung: 415 mm – Höhe mit Verpackung: 415 mm – Tiefe mit Verpackung: 310 mm – Fördermitteltemperatur bei Nennstrom: 60 °C – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C – Verschlussklappe: ohne
