NSHTÖU-J Gummileitung trommelbar, 0,6/1 kV, 4–50 Adern, 1,5–185 mm²

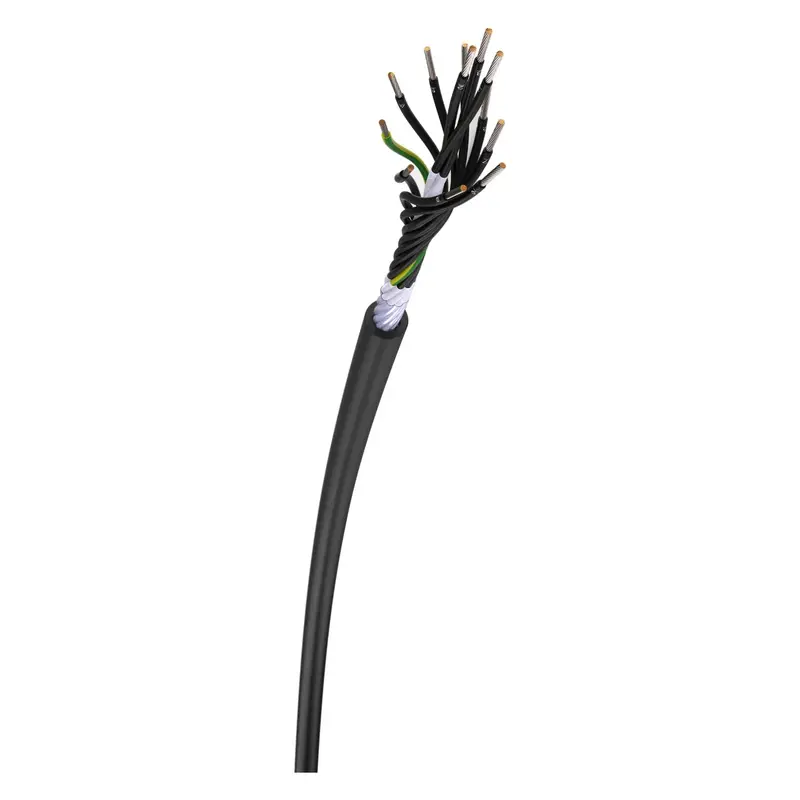

Trommelbare Gummileitung für häufiges Auf- und Abwickeln: NSHTÖU-J ist eine trommelbare Gummileitung mit grün-gelbem Schutzleiter, Torsionsschutz und schwarzem Mantel für U0/U 0,6/1 kV. Sie eignet sich für Anwendungen mit betriebsmäßig häufigem Auf- und Abwickeln, insbesondere bei gleichzeitiger Zug- und/oder Torsionsbeanspruchung und/oder zwangsweiser Führung der Leitung.

Warum dieses Produkt

• 4–50 Adern × 1,5–185 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Aderkennzeichnung je nach Aufbau – farbig oder mit Ziffern – Angabe der gewählten Variante in den technischen Daten.
• Als Meterware oder auf Trommel – Lieferform je Aufbau unter VPE wählbar.
• Mit Schutzleiter und Torsionsschutz – grün-gelber Schutzleiter, Mantel schwarz.
• Nennspannung U0/U 0,6/1 kV – laut technischen Daten.
• Außendurchmesser und Biegeradius – je nach Aufbau ca. 15–63 mm, min. zulässiger Biegeradius bei fester Verlegung ca. 113–473 mm – Werte der gewählten Variante in den technischen Daten.
• Gewicht – je nach Aufbau ca. 274–6.780 kg/km.
• Temperaturbereich – zulässige Kabelaußentemperatur bei Montage/Handling −35 bis +70 °C, nach Montage ohne Erschütterung −40 bis +70 °C.

Einsatzbereiche

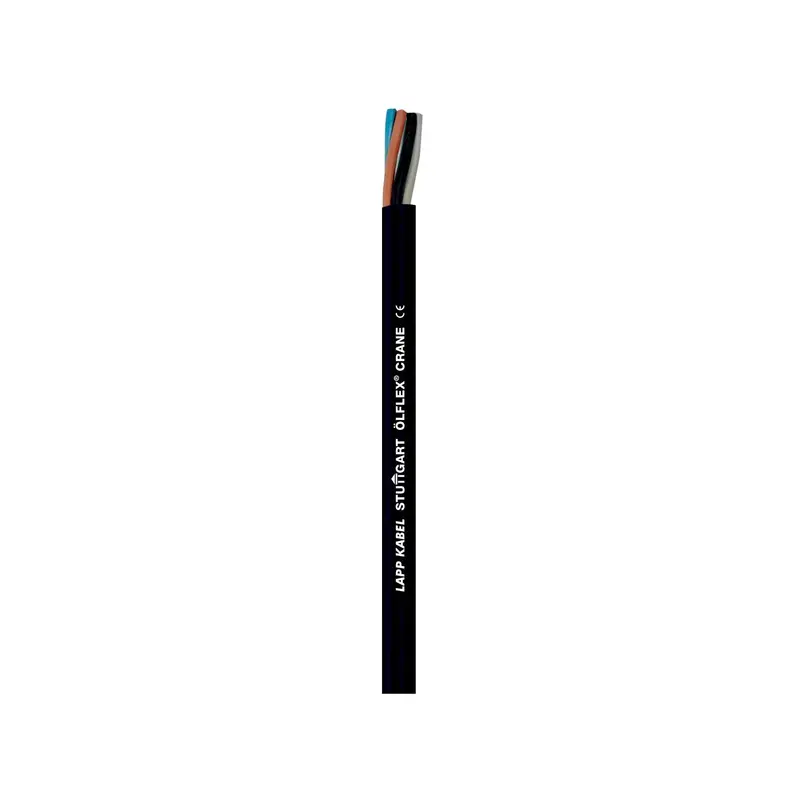

Als trommelbare Leitung für Anwendungen mit betriebsmäßig häufigem Auf- und Abwickeln, insbesondere bei gleichzeitiger Zugbeanspruchung und/oder Torsionsbeanspruchung und/oder zwangsweiser Führung der Leitung. Einsatz in trockenen, feuchten und nassen Räumen sowie im Freien, auch auf Baustellen und in gewerblichen und landwirtschaftlichen Betrieben. Vergleichbarer Typ: Lapp ÖLFLEX CRANE.

Varianten im Überblick

• 1,5 mm² – 4, 5, 7, 12, 18, 24, 30 Adern.
• 2,5 mm² – 4, 5, 7, 12, 18, 24, 30, 50 Adern.
• 4 / 6 / 10 / 16 mm² – je 4, 5 Adern.
• 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 mm² – je 4 Adern.
• Aderkennzeichnung – 4- und 5-adrige Aufbauten farbig, Aufbauten ab 7 Adern mit Ziffern.
• Lieferform – nicht jede Lieferform (Meterware oder Trommel) in jedem Aufbau – Auswahl unter VPE.

Typbezeichnung erklärt

NSHTÖU-J: N = Normtyp, SH = schwere Schlauchleitung, Ö = ölbeständig, J = mit grün-gelbem Schutzleiter.
