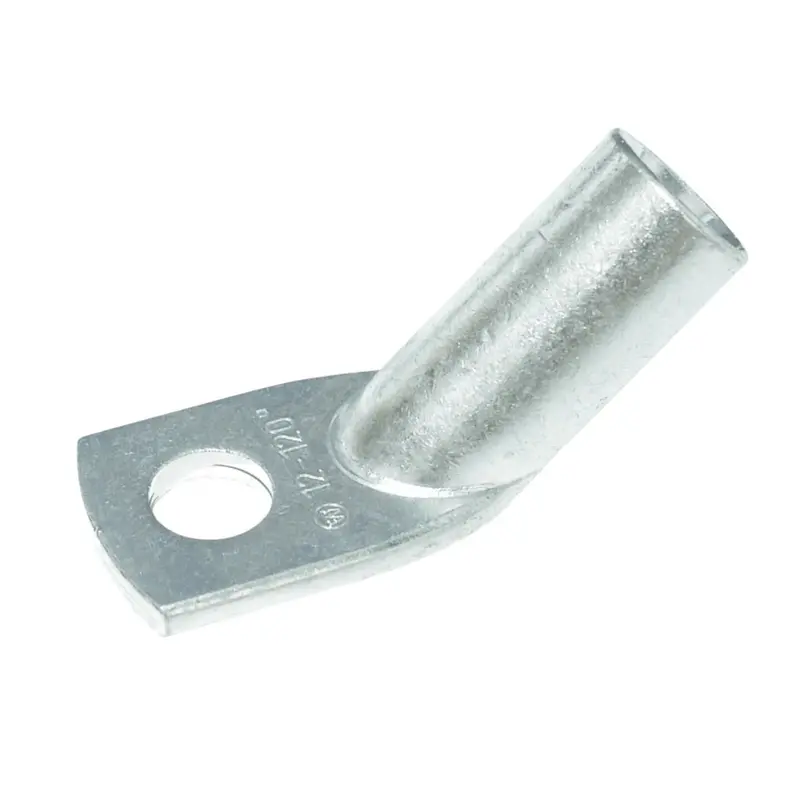

Der 45°-Abgang ist der Mittelweg, wenn ein Leiter weder gerade noch im rechten Winkel auf den Anschlusspunkt geführt werden kann: Er hält den Biegeradius groß und den Anschlussraum frei. Die Rohrkabelschuhe der Euro-Serie nehmen Kupferleiter von 10 bis 240 mm² auf; das Vercrimpen oder Verpressen schützt den Leiter und ergibt eine dauerhaft stabile elektrische Verbindung.
Nutzen
- 45°-Flanschwinkel entlastet den Leiter dort, wo der Biegeradius knapp wird.
- Ringform mit Bolzenmaßen von M5 bis M20 für Schienen und Geräteanschlüsse.
- Rohrform aus Kupfer für die dauerhafte Verbindung von Kupferleitern.
- Volle, nicht schmal ausgeführte Flanschbreite für eine großflächige Auflage am Anschlusspunkt.
- Durchgehendes Größenraster von 10 bis 240 mm² innerhalb einer Serie.
Anwendung
Setzen Sie den 45°-Kabelschuh ein, wenn Schaltschranktiefe oder Kabelführung eine gerade Einführung nicht zulassen und ein 90°-Abgang den Leiter zu stark umlenken würde. Gehen Sie bei der Auswahl in dieser Reihenfolge vor: Leiterquerschnitt, Bolzenmaß entsprechend dem Anschlussbild, dann Winkel. Manteln Sie so ab, dass der Leiter den Rohrteil vollständig ausfüllt; ein Sichtloch gibt es bei dieser Ausführung nicht, die Einführtiefe wird über Rohrlänge und Abmantellänge kontrolliert. Verpresst wird mit dem zum Querschnitt gehörenden Einsatz und der im Werkzeugdatenblatt angegebenen Anzahl Pressungen. Die Serie ist für Kupferleiter bestimmt; für Aluminium ist ein Aluminium- oder Übergangskabelschuh erforderlich.
Lieferumfang
Geliefert werden die Rohrkabelschuhe der Euro-Serie im Blister. Querschnitt und Bolzenmaß ergeben sich aus der gewählten Variante; die Stückzahl je Blister steht in den Varianten-Details.
