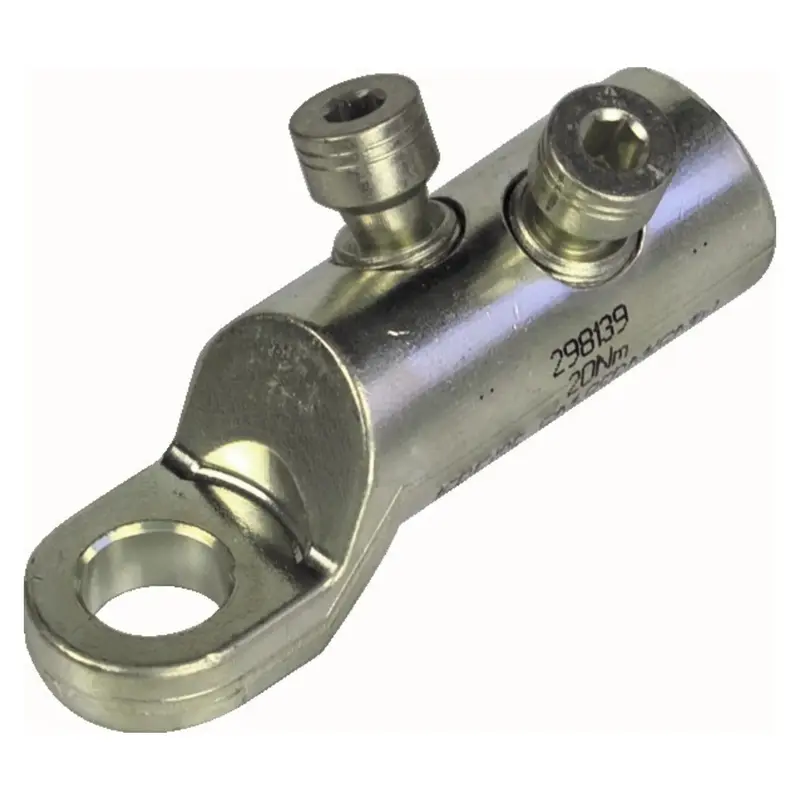

Nicht jede Baustelle hat ein hydraulisches Presswerkzeug dabei, und nicht jeder Querschnitt rechtfertigt den Aufwand. Der Schraubkabelschuh stellt die Verbindung stattdessen über Abscherschrauben her: Sie ziehen an, bis der Schraubkopf abreißt, und haben damit ein definiertes Anzugsmoment ohne Drehmomentschlüssel. Das Rillenprofil im Inneren durchbricht dabei die Oxidschicht des Leiters.
Nutzen
- Zwei nicht lösbare Abscherschrauben mit Abreißkopf sorgen für ein reproduzierbares Anzugsmoment ohne zusätzliches Messmittel.
- Rillenprofil im Anschlussbereich bricht die Oxidschicht auf und hält den Kontaktwiderstand dauerhaft niedrig.
- Für Kupfer- und Aluminiumleiter in den Aufbauten RM, RE, SM und SE geeignet, also breit einsetzbar im Kabelbestand.
- Verzinnte Oberfläche als Korrosionsschutz an der Schraub- und Anschlussstelle.
- Gerader Anschluss mit 180° horizontaler Fahne und Bolzenmaßen M10 und M12.
Anwendung
Typische Anwendungen sind Straßenbeleuchtung, Verteilerschränke im Freien, Kupferschirmdrähte und kunststoffisolierte Leiter, also überall dort, wo schnell und ohne Werkzeuglogistik angeschlossen werden muss. Sie brauchen kein Presswerkzeug, sondern nur einen passenden Schlüssel für die Abscherschrauben; ziehen Sie beide Schrauben gleichmäßig an, bis die Köpfe abgeschert sind. Wichtig bei der Auswahl: Der zulässige Querschnittsbereich unterscheidet sich je nach Leiterwerkstoff und Aufbau deutlich, für sektorförmige Leiter fällt er enger aus als für runde. Prüfen Sie deshalb Querschnitt, Leiteraufbau und Bolzenmaß gemeinsam anhand der Varianten-Details, bevor Sie bestellen. Aluminiumleiter sollten Sie vor der Montage bürsten.
Lieferumfang
Geliefert im Karton. Querschnittsbereich, Anschlussgewinde und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.
